El sensor Sono-Mix de IMKO mide humedad y conductividad en concreto fresco y materiales granulados dentro de la mezcladora. Con tecnología TRIME® TDR, asegura precisión y confiabilidad incluso en condiciones extremas, optimizando el control de calidad en procesos industriales.

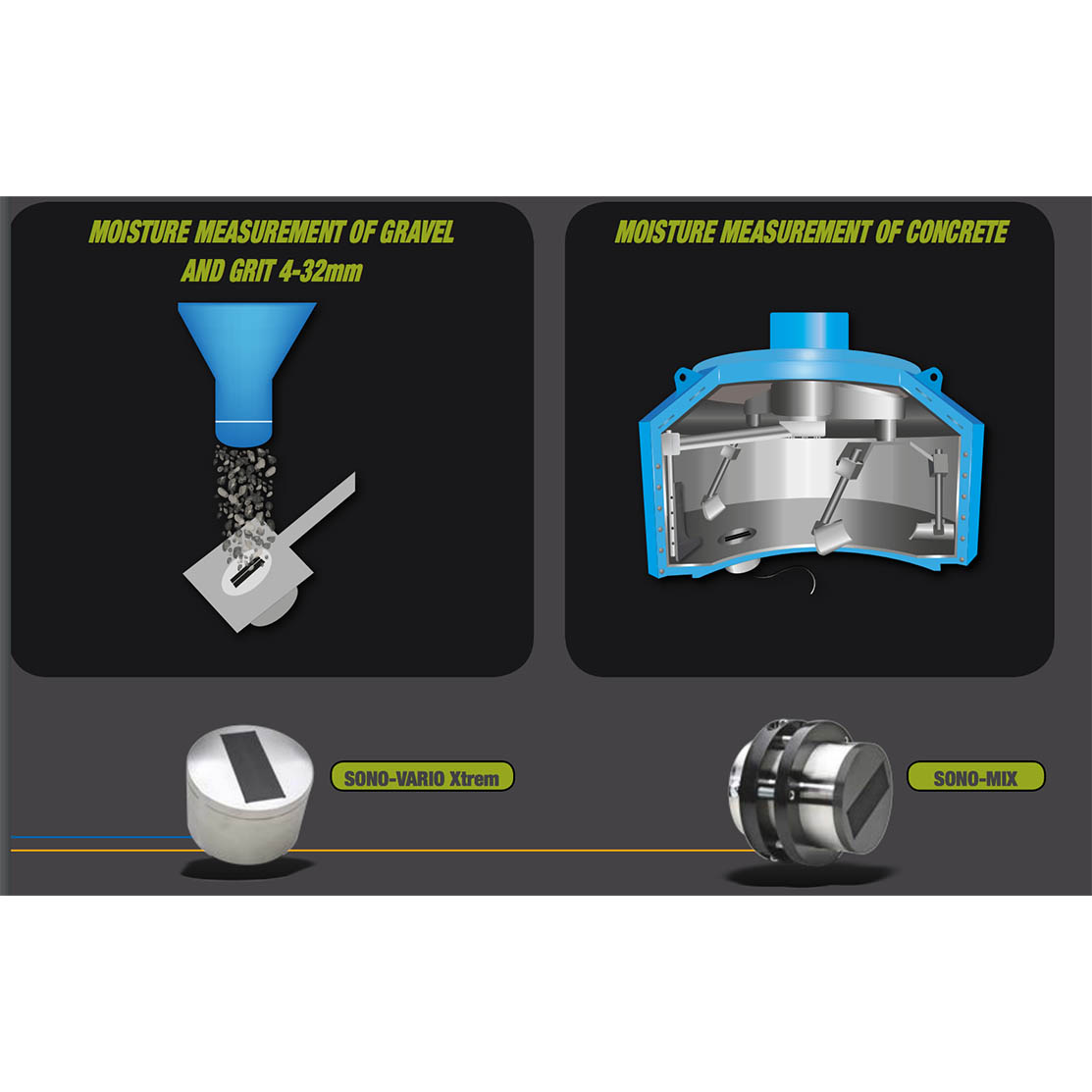

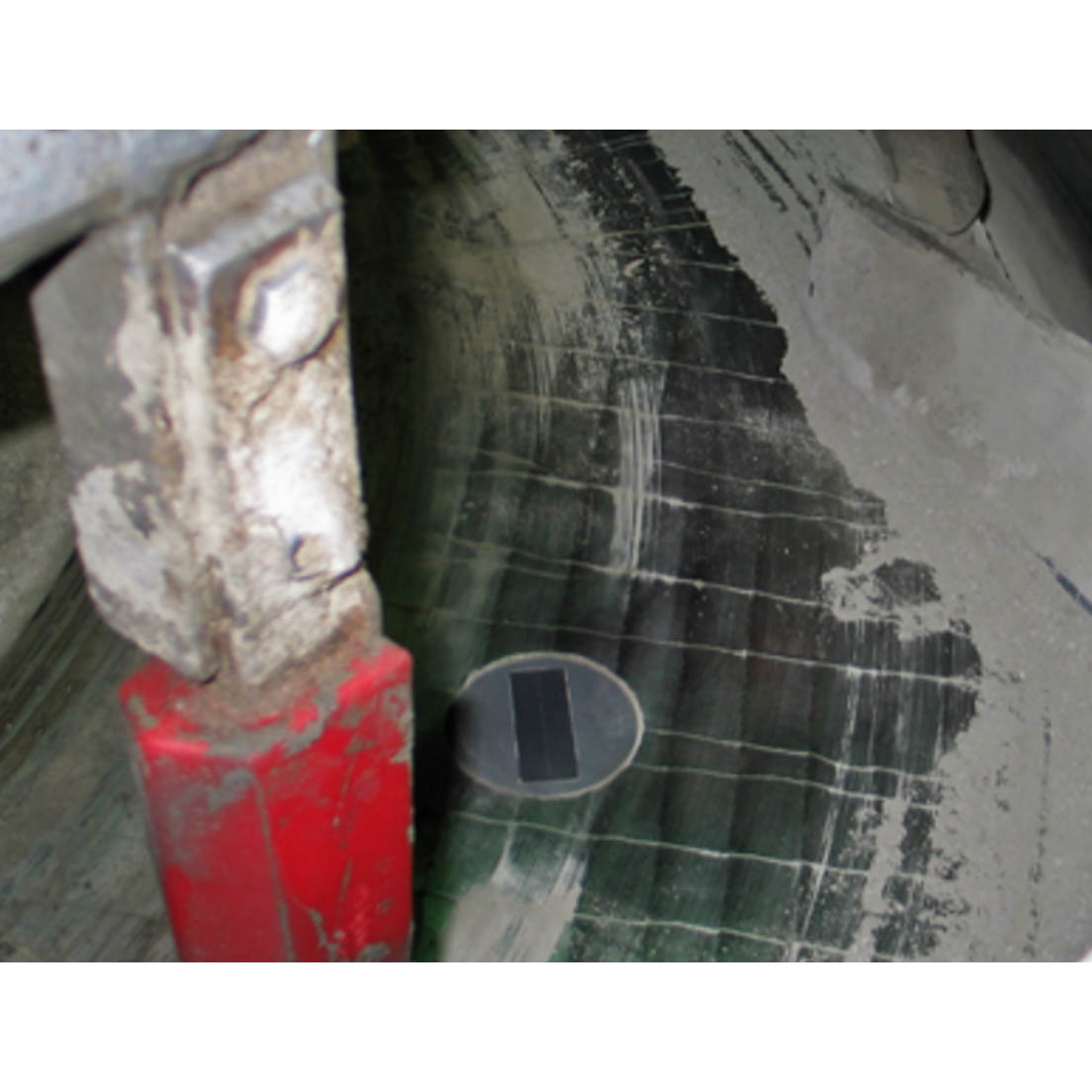

El Sono-Mix de IMKO es un sensor avanzado para medir humedad y conductividad radar-basada (RbC) en concreto fresco y materiales similares. Diseñado para su instalación en mezcladores, este sensor utiliza tecnología TRIME® TDR para garantizar mediciones precisas y consistentes en condiciones industriales desafiantes, como alta abrasión y humedad.
El sensor permite determinar parámetros críticos como contenido de agua, cemento y consistencia, asegurando una calidad óptima del concreto desde la mezcla inicial. Su diseño robusto y su ventana de cerámica altamente resistente al desgaste prolongan la vida útil y minimizan la necesidad de recalibración. La configuración y los ajustes del sensor se realizan fácilmente mediante la interfaz SONO-CONFIG, permitiendo adaptarse a diferentes aplicaciones y materiales.
El Sono-Mix optimiza el control de calidad en la producción de concreto, reduciendo errores de mezcla y asegurando una mayor durabilidad y resistencia del material. Su diseño duradero y su capacidad de auto-compensación lo convierten en una solución confiable para aplicaciones de alta demanda.
Características técnicas clave:
- Tecnología TRIME® TDR para medición de humedad y conductividad.
- Rango de humedad: 0% hasta el punto de saturación del material.
- Conductividad radar-basada (RbC): 0-50 dS/m.
- Precisión de medición: ±0.1%.
- Temperatura operativa: 0 °C a 100 °C.

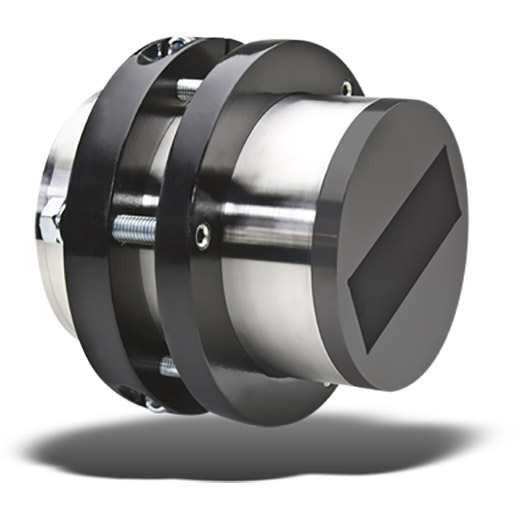

- Diseño robusto con cabeza de sensor de acero endurecido y ventana de cerámica.
- Salidas analógicas ajustables 0(4)-20 mA y RS485 para integración en redes industriales.
- Almacenamiento de hasta 15 curvas de calibración personalizables.
DISEÑO DEL SENSOR
Carcasa: acero del alto grado V2A 1.4301 Cabeza del sensor intercambiable especialmente resistente al desgaste: acero endurecido especial con gran desgaste ventana de cerámica resistente. A pedido: Versión para aplicaciones con abrasión más extrema.
HUMEDAD
Rango de medición: el sensor mide desde 0% hasta el punto de saturación del material. Rangos de medición son posibles hasta 90% de humedad con una calibración específica material.
TEMPERATURA DE MEDICIÓN
Rango de medición: 0 ° C ... 100 ° C
FUENTE DE ALIMENTACIÓN
+ 7V a + 30V DC, 1,5 W máx.
SEÑAL DE SALIDA
2 x salidas analógicas 0 (4) ... 20 mA
COMUNICACIÓN
Una interfaz RS485 permite la operación de la red del sensor, por el que un protocolo de bus de datos para la conexión de varios sensores a la SONO RS485 se implementa de forma predeterminada. La conexión del sensor de buses industriales como Profibus, Ethernet, etc., es posible a través de módulos externos opcionales (disponibles bajo petición).
EXPANSIÓN DE CAMPO DE MEDIDA
Aproximadamente el 50 - 80 mm, dependiendo del material y la humedad.
MEDICIÓN DE DATOS PREPROCESADO
Modo de medición de CA: (Cyclic-media) Para los procesos de medición corto en relación con el valor medio continuo, el filtrado y una accuarcy de hasta 0,1%.
MODO DE MEDICIÓN CF (cíclico-Float-media)
Para los procesos de medición muy lentas con valor medio, filtrado y un accuarcy de hasta el 0,1% flotante.
MODO DE MEDICIÓN CS (cíclico-sucesiva)
Para los procesos de medición muy cortos y sin medio interno flotante con capacidad para 100 mediciones por segundo y un tiempo de ciclo de 200 milisegundos en la salida analógica.
CONDICIONES AMBIENTALES
0 - 70 ° C; Un intervalo de temperatura más alta se encuentra disponible a petición!
CALIBRACIÓN
El sensor se proporciona con una calibración universal.
CONECTOR

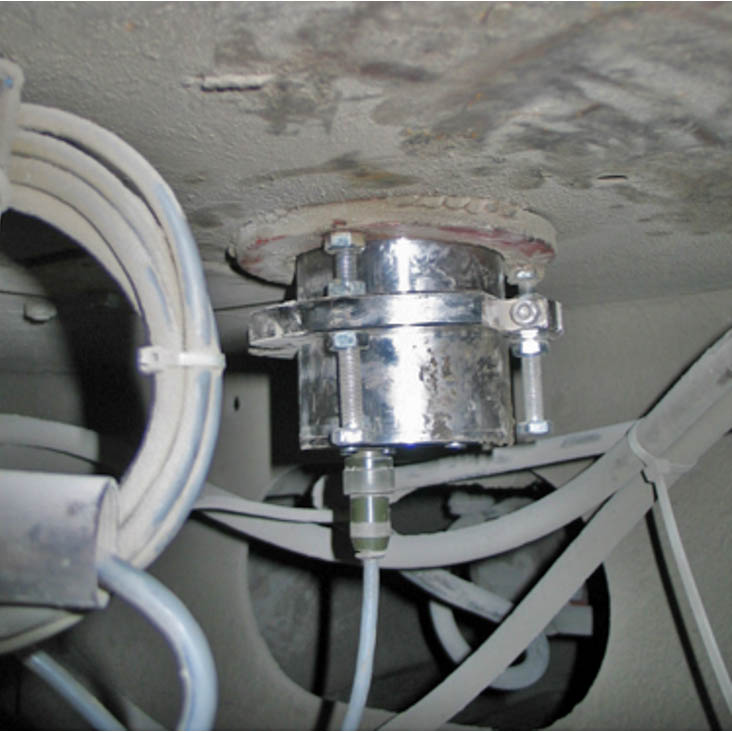

El sensor está equipado con un conector de brida MIL de 10 polos robusto. cables de conexión ya hechas con conectores MIL están disponibles en las longitudes de 4 m, 10 m, o 25 m.
Aplicaciones:
- Monitoreo de calidad en mezclas de concreto fresco.
- Control de procesos en la industria de materiales de construcción.
- Análisis de humedad y composición en materiales granulares y abrasivos.
