Mide la masa por unidad de tiempo (por ejemplo, kilogramos por segundo) que fluye a través del dispositivo. El resultado de un medidor volumétrico varía con la temperatura, presión, composición, etc., pero el medidor de flujo de masa no tiene tal problema.
Principio de funcionamiento del caudalímetro de masa

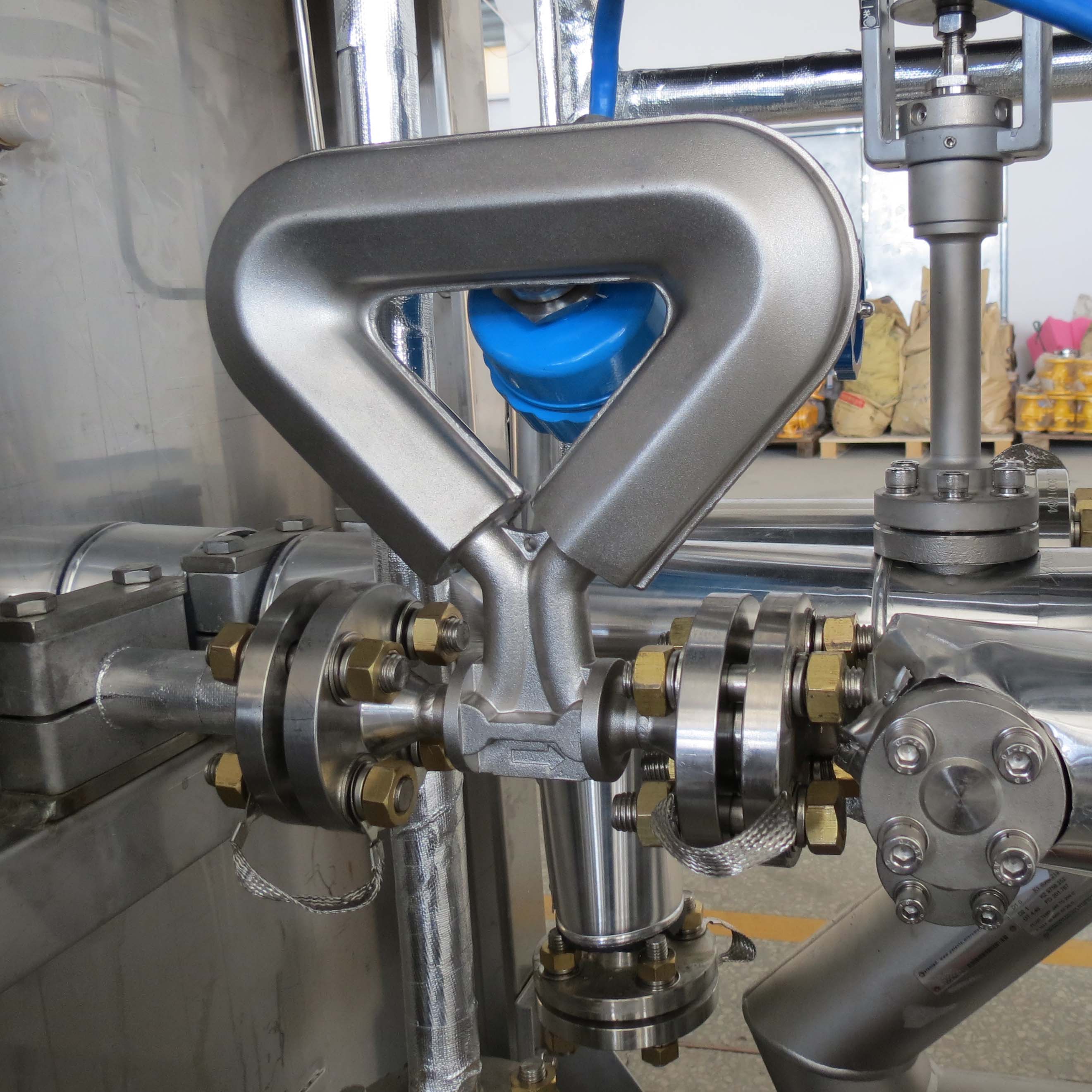

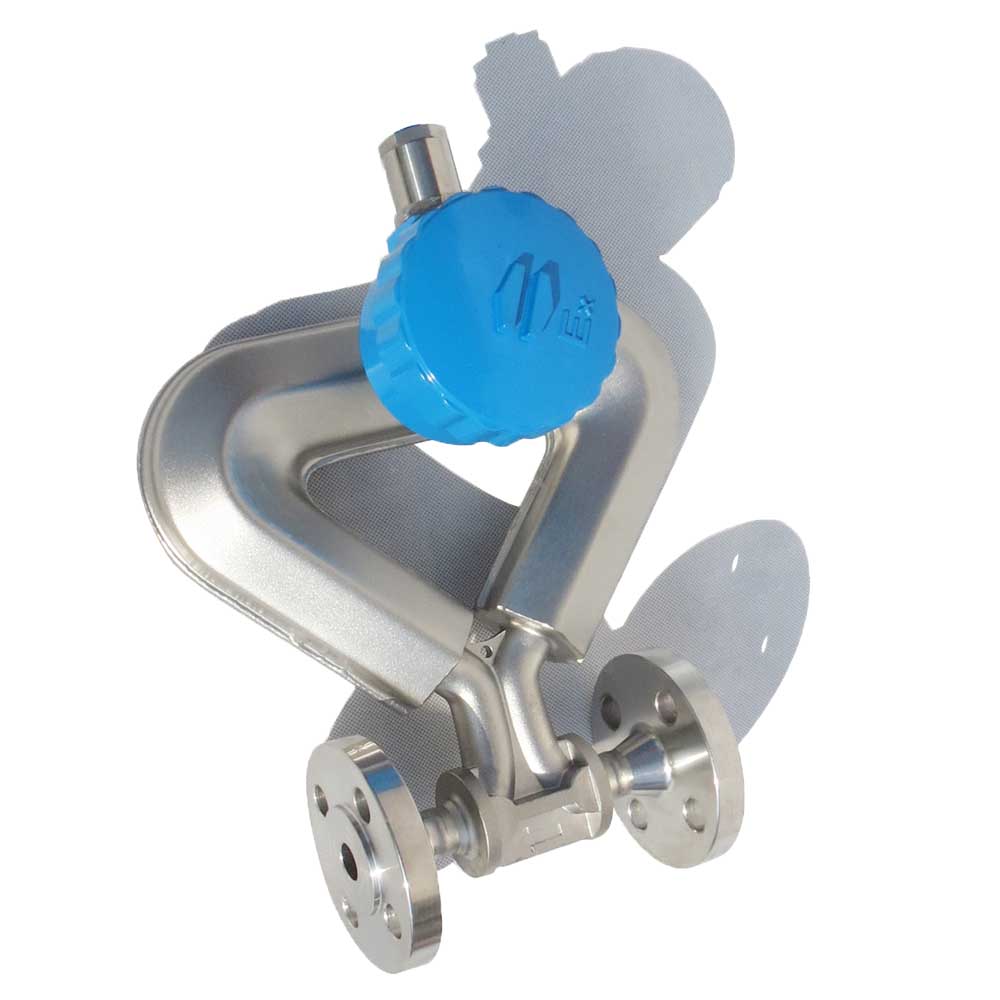

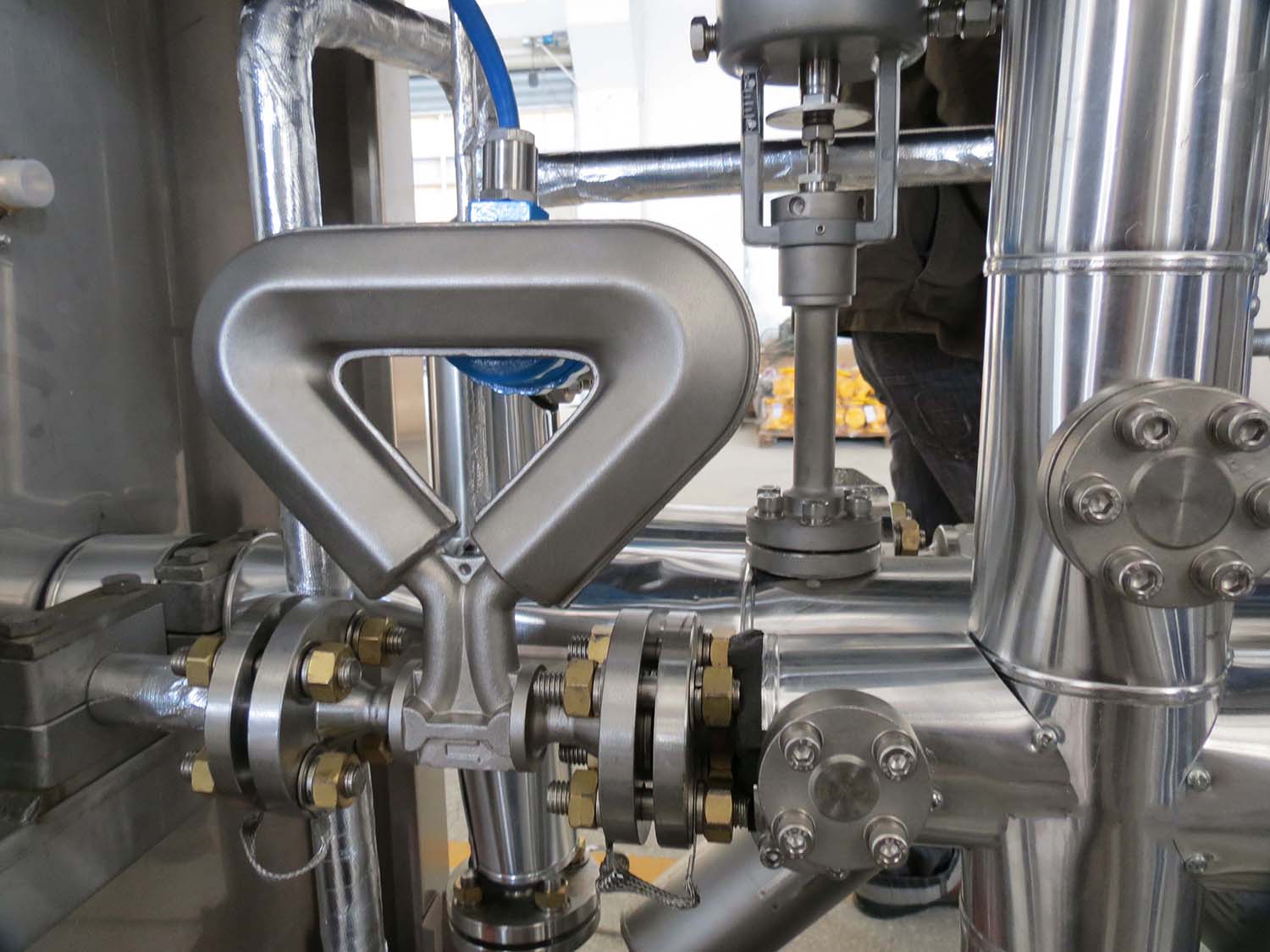

El medidor de flujo de masa CG-06 de BlueFlow está diseñado de acuerdo con el efecto Coriolis. El brazo de entrada y el brazo de salida vibran con la misma frecuencia que la vibración general, pero cuando hay flujo de masa las dos vibraciones están fuera de sincronización: el brazo de entrada está detrás, el brazo de salida está por delante. Las dos vibraciones se desplazan en fase entre sí, y el grado de desplazamiento de fase es una medida de la cantidad de masa que fluye a través de los tubos.
Ventajas:
* Tiempo de llenado reducido con mayor capacidad de caudal
* Diseño compacto sin partes móviles, sin montaje especial y sin acondicionamiento de flujo
Aplicaciones del caudalímetro de masa
La familia de medidores de flujo BlueFlow Coriolis mide los caudales másicos directos de líquidos y gases en virtualmente todas las aplicaciones.
Sin calibración especial. La seguridad, la fiabilidad, la calidad y nuestras innovadoras tecnologías nos permiten ofrecer una amplia gama de productos y servicios específicos de la industria y la experiencia para ponerlos a trabajar para usted.
- Energía alternativa
- Gas de petróleo
- Químico
- Alimentos y Bebidas
- Energía Industrial
- Ciencias de la vida
- Marina
- Metales y minería
- Poder
- Papel de pulpa
- Refinación
- Agua y Aguas Residuales
Especificaciones del sensor
· Temperatura del fluido -200 ~ + 200 ° C
· Conexión final Brida DN15, DIN2635 PN40
· Tubo vibratorio de acero inoxidable 316L
· Carcasa del sensor de acero inoxidable 304
· Divisor y brida Acero inoxidable 304
· Ex-marca II 2G Ex ib IIC T6 ... T1 Gb
Especificaciones del transmisor
· Temperatura de funcionamiento -30 ° C ~ + 60 ° C
· RH ≤95%, sin condensación
· Presión atmosférica 86 ~ 106 kPa
· Voltaje de funcionamiento AC85 ~ 265V o DC12 ~ 24V
· Salida RS485 Modbus RTU, Pulso
· Ex-marca II 2G Ex db [ib] IIC T6 ... T1 Gb
Especificaciones del medidor de flujo másico
· Modelo No. CG-06
· Max. velocidad de flujo 18kg / min
· Diámetro nominal 6 mm
· MWP. 4MPa
· Estabilidad cero 0.04kg / h
· Repetibilidad 0,05%
· Precisión del líquido ± 0.2%
· Precisión del gas ± 0.5%
· Temperatura. precisión ± 1 ° C ± 0.5% de la lectura
· Densidad de precisión ± 0.002g / cm3
· Rangeabilidad 1:20
· Protección de entrada IP67
· Garantía de 2 años
· Certificado CE, ATEX
· Tamaño del paquete 410 * 385 * 250 mm
· G.W. 8.6kgs
