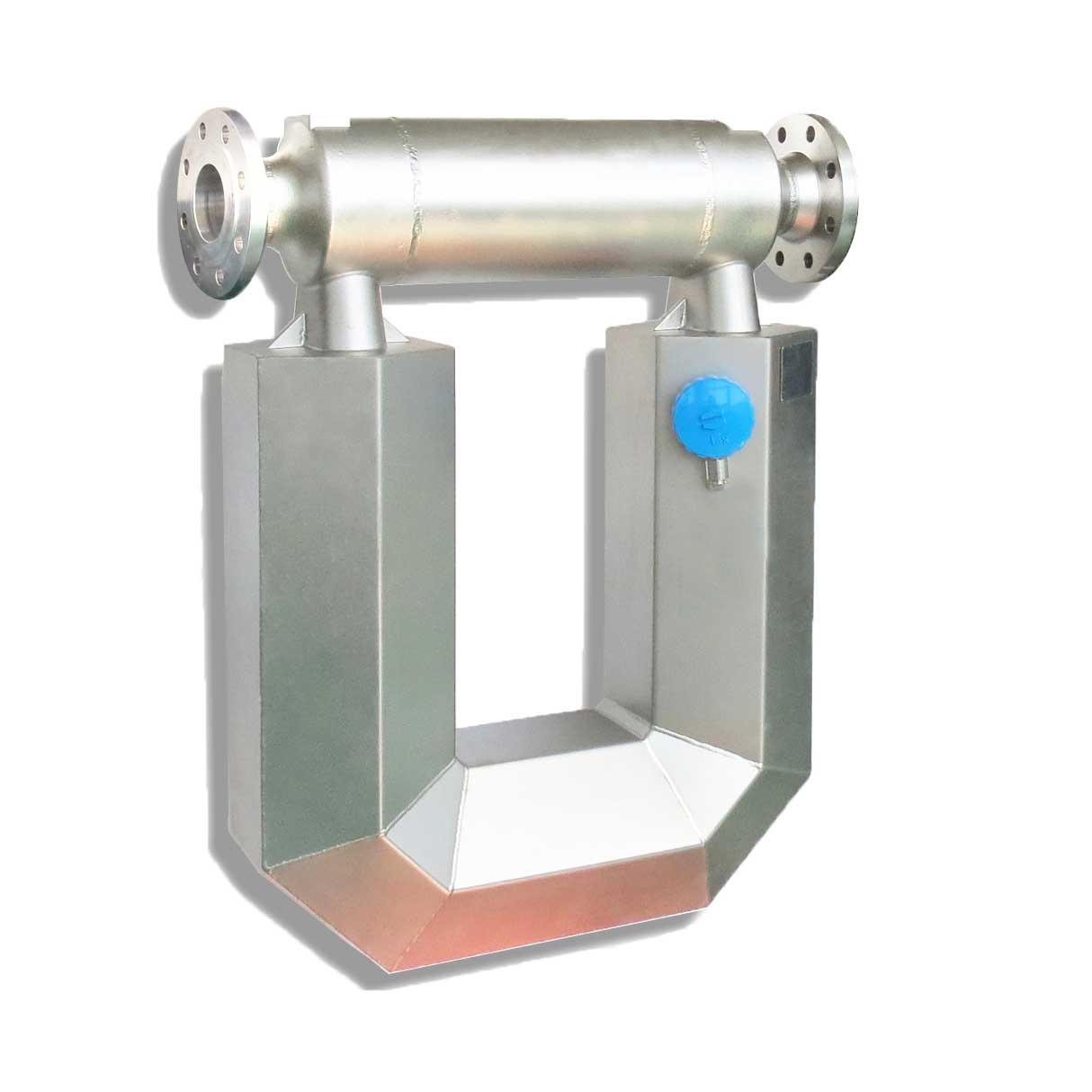

CG-80 | Caudalímetro másico Coriolis para alto rango 3000 kg/min
BlueFlow by Sealand
Caudalímetro másico Coriolis para alto rango 3000 kg/min. DN80 mm, máx. caudal de 3000 kg / min, grado de precisión de masa 0.2, tiene el carácter de amplia aplicación, instalación conveniente, alta fiabilidad y bajo mantenimiento.
Certificado CE, ATEX, Ex-mark II 2G Ex ib IIC T6...T1 Gb
Mide la masa por unidad de tiempo (por ejemplo, kilogramos por segundo) que fluye a través del dispositivo. El resultado de un medidor volumétrico varía con la temperatura, presión, composición, etc., pero el medidor de flujo de masa no tiene tal problema.
Principio de funcionamiento del caudalímetro de masa
El medidor de flujo de masa está diseñado de acuerdo con el efecto Coriolis. El brazo de entrada y el brazo de salida vibran con la misma frecuencia que la vibración general, pero cuando hay flujo de masa las dos vibraciones están fuera de sincronización: el brazo de entrada está detrás, el brazo de salida está por delante. Las dos vibraciones se desplazan en fase entre sí, y el grado de desplazamiento de fase es una medida de la cantidad de masa que fluye a través de los tubos.
Ventajas del caudalímetro másico:
- Alta fiabilidad
- Requiere un bajo mantenimiento, debido a que no hay partes móviles.
- Alta exactitud
- No es afectado por el líquido, ahorrando el coste del diseño y de la instalación.
- Muestra muchos parámetros simultáneamente, tales como flujo masivo, temperatura, densidad, etc.
- Instalación conveniente: Generalmente, no hay requisito específico de elegir la tubería corriente arriba o corriente abajo.
- Aplicación ancha: Además del líquido común, el medidor de flujo de la masa puede medir otros medios industriales, tales como líquido no newtoniano, todas las clases de suspensión, suspensiones, etc.
Especificaciones del sensor
· Temperatura del fluido -200 ~ + 200 ° C
· Conexión final Brida DN80, DIN2635 PN40
· Tubo vibratorio de acero inoxidable 316L
· Carcasa del sensor de acero inoxidable 304
· Divisor y brida Acero inoxidable 304
· Ex-marca II 2G Ex ib IIC T6 ... T1 Gb
Especificaciones del transmisor
· Temperatura de funcionamiento -30 ° C ~ + 60 ° C
· RH ≤95%, sin condensación
· Presión atmosférica 86 ~ 106 kPa
· Voltaje de funcionamiento AC85 ~ 265V o DC12 ~ 24V
· Salida RS485 Modbus RTU, Pulso
· Ex-marca II 2G Ex db [ib] IIC T6 ... T1 Gb
Especificaciones del medidor de flujo másico
· Modelo n. ° CG-80
· Max. tasa de flujo 3000kg / min
· Diámetro nominal 80mm
· MWP. 4MPa
· Estabilidad cero 7.05kg / h
· Repetibilidad 0,05%
· Precisión del líquido ± 0.2%
· Precisión del gas ± 0.5%
· Temperatura. precisión ± 1 ° C ± 0.5% de la lectura
· Densidad de precisión ± 0.002g / cm3
· Rangeability 1:20
· Protección de entrada IP67
· Certificado CE, ATEX
· Tamaño del paquete 1060 * 860 * 490mm
· G.W. 134kgs
